Zertifizierungen:

CE ETA-15/0338
Aboma Zertifikate

TÜV NORD Zertifikat nach EN 14975:2010  und Logo "Baumuster geprüft"


Abmessungen (Standard-Durchgangsmaß in mm): 700 x 1400 (Bandseite = lange Seite)
Gewicht: 68 kg

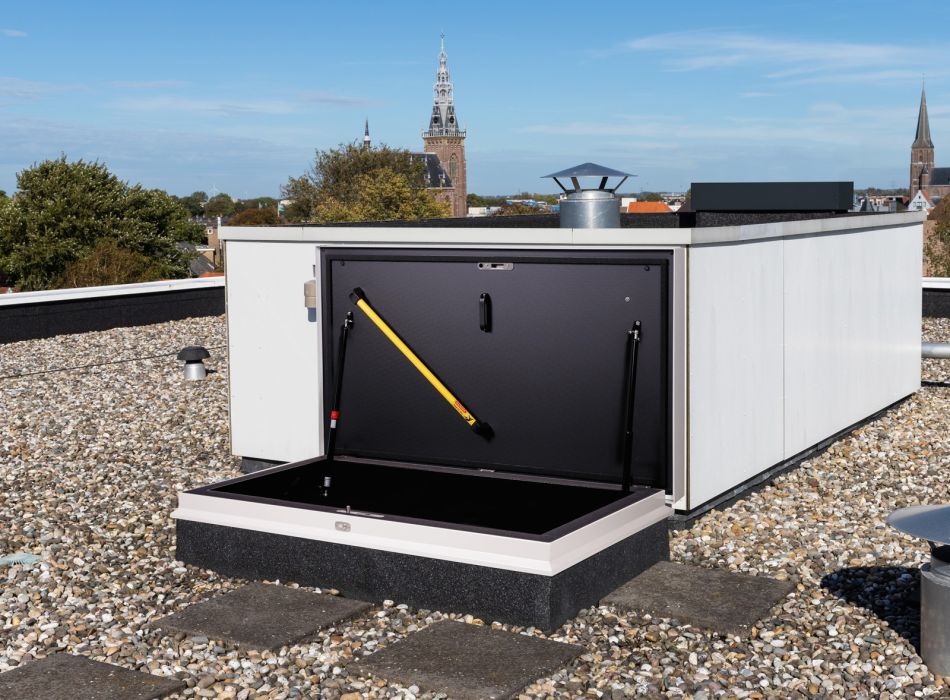

Produkteigenschaften Gorter® Dachausstieg RHT7014, komplett montiert:

  • Thermisch getrennte und isolierte konstruktion
  • Öffnungsmechanismus: Kontra Balance System mit Öffnungshilfe und Zurückfallhemmung
  • Automatische Verriegelung im geöffneten Zustand, Entriegelung mit einer Hand
  • Euro-Zylinderschloss aus Edelstahl, Innen- und Außenbedienung
  • Wind- und wetterdichte umlaufende dichtung zwischen Deckel und Kranz
  • Diagonaler Handlauf an der Innenseite des Deckels für einen sicheren Halt beim Ein- und Ausstieg



Leistung nach CE (ETA-15/0338):

  • Widerstand gegen dauerhafte Belastung (Eurocode EN 1993-1-1): 1050 kg/m²

  • Dämmwert (EN-ISO10077-2): Uw ≤ 0,32 W/(m².K)

  • Luftschalldämmung (EN-ISO140-3): 26 dB

  • Schlagregendichtheit (EN 12208): Klasse E 650

  • Widerstandsfähigkeit bei Windlast (EN 12210): Klasse E 3000

  • Widerstandsfähigkeit gegen Schneelast (EN 1991-1-3):3,97kN/m²

  • Durchwurfhemmung (EN 356): Klasse P5A

  • Belastung mit einem weichen, schweren Stoßkörper (EN 13049): Klasse 5

  • Luftdurchlässigkeit (EN 12207): Klasse 3



Standard Pulverbeschichtung:

Aluminium: RAL 7047-Außenseite und RAL 9010-Innenseite

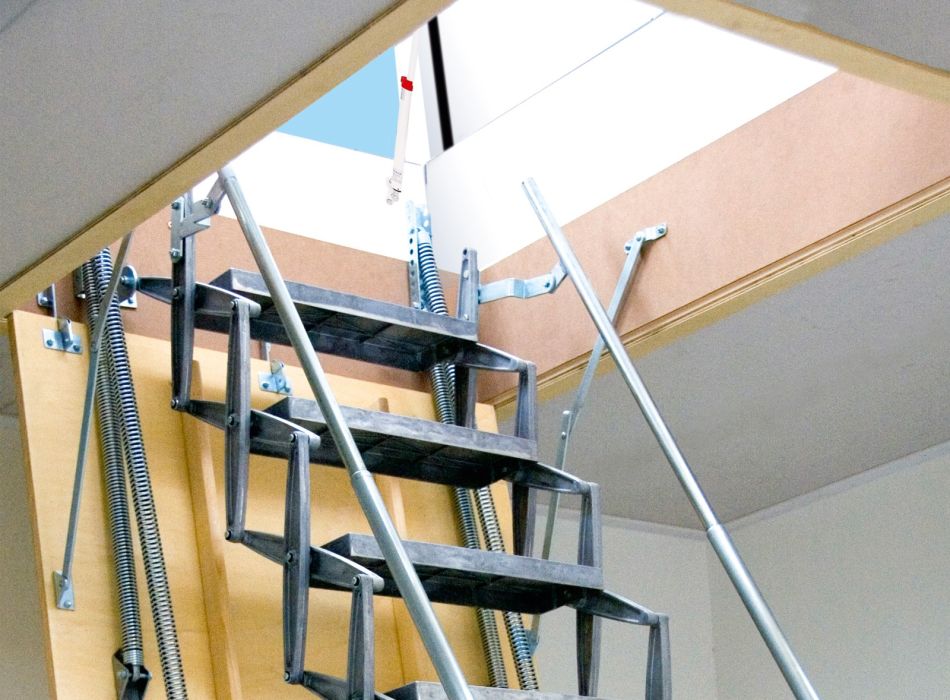

Scherentreppe, Typ EI-60 - hochfeuerhemmend

Zertifizierungen:

KOMO:SKG.0372.0457

Brandklasse: hochfeuerhemmend EI-60 nach EN 1634-1



Einbaukasten:

  • Einbaukasten für Rohbaumaß (B x L x H): 700 x 1.200 x 250 mm
  • Bei Brand aufschäumendes Band
  • Isolationswert vom Deckel (R) = 0,5 (m².K°)W



Deckenhöhe: ........ mm (max. 3.000 mm) von Oberkante Fußboden bis Unterkante Deckel

Option: bis max. 3500 mm (Typ Large-H EI-60)



Ausführung:

  • Material: Druckguss-Aluminium
  • Stufengröße: 350 x 140 x 26 mm, mit Anti-Rutsch-Profilierung
  • Stufenabstand: ca. 250 mm, abhängig von Deckenhöhe
  • Horizontale Position der Stufen ist nachstellbar



Ausklappraum:

Max. 700 mm bei Deckenhöhe 3.000 mm (Typ Large)
Max. 950 mm bei Deckenhöhe 3.500 mm (Typ Large-H EI-60)



Zubehör (inklusive):

  • Bedienungshaken und Öse
  • Handlauf mit Vorhängeschlossvorbereitung zur Sicherung der ausgeschobenen Treppe
  • Treppenführungssystem



Zubehör (optional):

  • Verlängerung der Scherentreppe für abgehängte Decken (Die Verlängerung der Scherentreppe überbrückt den Abstand zwischen der in der Fertigdecke montierten Scherentreppe und dem Dachausstieg. Nicht anwendbar auf Scherentreppe Typ Small und Large elektrisch).

Elektromotorische Bedienung von Luken

Elektrische Bedienung - GT35 als Standard

electrical operation gt35Das elektrische Bediensystem Gorter GT35 ist eine Lösung für jede Dachluke des Typs RHT und die Bodenluken des Typs WA, WAPT und OP. Es werden zwei leistungsstarken Elektromotoren montiert, an jeder Seite des Deckels einer.



Geeignet für:

  • Dachluken des Typs RHT Standard
  • Bodenluken mit Bändern des Typs WA (flush), WAPT und OP

Bedienung und Stromversorgung 230 V:

Das System Gorter GT35 besteht aus zwei Motoren und einer Steuerungseinheit. Standardmäßig wird das System geliefert mit einer Funkfernbedienung und einer kompakten Aufputz Bedienkonsole für eine einfache Handhabung. Die Bedienkonsole wird über ein Kabel mit der Steuerungseinheit verbunden und kann frei positioniert werden.

Abmessungen:

Steuerungseinheit: 265 x 105 x 40 mm
Bedienkonsole: +/- 70 x 50 x 10 mm
Länge von Signal-/Stromversorgungskabel für die Motoren: 2 m
Elektrische Anlage:

Der Einbau der Motoren sowie die Verkabelung müssen von einem Fachmann vorgenommen werden.



Bedienung für eine Luke mit Doppeldeckel
electrical_operation

Antrieb:

Je nach Ausführung der Luke, dem Gewicht des Deckels und dem Verwendungszweck können wir einen oder mehrere Zahnstangenmotor(en) vorsehen.

 Die Antriebe können in 24V oder 230V geliefert werden.
Bedienung 230 V Motoren:

Dies ist das einfachste System mit 1 Motor, der über einen nicht mitgelieferten Unter- oder Aufputzschalter bedient wird.
Bedienung 24 V Motoren:
Die Bedienung von einem oder mehreren Motoren muß über einen Zentralanschluß erfolgen.

Eigenschaften:

  • Kontrolle durch zentrale Alarmsystem , möglicherweise mit Notschalter kombiniert
  • Programmierbar
  • Zusätzliche Kontrolle, beispielsweise einer Tür oder mehrere Türen
  • Anschluss von Detektoren; wie Regen, Wind, Rauch, Feuer usw.
  • Folgeschaltung von zwei Abdeckungen mit Überlappung
  • Automatische Abschaltung bei unebenen oder Überlast
  • Usw.

Flucht- und Notausstieg

Im Notfall ist es wichtig, dass die Luke bei einem Stromausfall öffnet. Dies kann erreicht werden, durch eine Notstromversorgung mit Batterien undBatterie-Ladesystem.

Montage und Installation

Der Einbau der Motoren sowie die Verkabelung müssen von einem Fachmann vorgenommen werden.

Dokumentation:
pdfDachausstiege RHT Broschüre2.79 MB

pdfMerkblatt Dachausstiege RHT895.2 KB

pdfProduktkatalog6.95 MB

pdfTechnisches Datenblatt - Dachausstiege RHT / RHTEI / RHTX155.22 KB
pdfTechnisches Datenblatt - Scherentreppe118.27 KB

pdfTechnisches Datenblatt - Plenum - Scherentreppenverlängerung227.45 KB

pdfTechnisches Datenblatt - Reset / Kalibrierung GT35 / GT50204.81 KB
